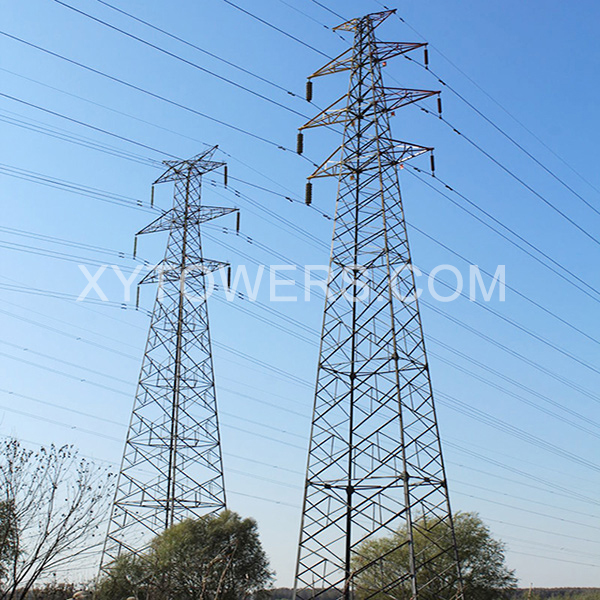

330 kV-os kettős hurokú torony
Miért XY torony
Infrastruktúra nak,-nek XY torony：
Bármely gyártóüzem szíve az infrastruktúrája. Az XY Tower beépített kapacitása évente 30 000 tonna torony gyártása.
Az XY Tower készen áll a világ legszigorúbb minőségi előírásainak való megfelelésre.
A jól megtervezett elrendezések, a gépesített gyártóberendezések és a nagy acéltárolók minőségi termékeket kínálnak az XY Tower számára az ügyfelek szigorú követelményeinek megfelelően.
A csengdu gyárat egy 35 000 négyzetméteres telken építették. A magasan képzett munkaerőt és a modern gyártási infrastruktúrát egyesíti a legmagasabb minőségű termékek biztosítása érdekében.
További 7000 négyzetméter földterületre épült a horganyzó üzem számára.
Ez magában foglalja a legmodernebb technológiát a legkülönbözőbb szerkezetek tűzihorganyzásához.
Torony leírása
átviteli torony egy magas szerkezet, általában acél rácsos torony, amelyet a felsővezeték támogatására használnak. Ezeket a termékeket a
szorgalmas munkaerő, nagy tapasztalattal rendelkezik ezen a területen. Ezeknek a termékeknek a rendelkezésre bocsátása során részletes vonalfelmérést, útvonaltérképeket, tornyok észlelését, diagramszerkezetet és technikai dokumentumot végzünk.
Termékünk lefedi a 11 kV és 500 kV feszültségeket, miközben különböző típusú tornyokat tartalmaz, például függesztett tornyot, feszítő tornyot, saroktornyot, végtornyot stb.
Ezenkívül még mindig van egy hatalmas tervezett toronytípus és tervezési szolgáltatás, amelyet fel kell ajánlani, ha az ügyfeleknek nincsenek rajzai.
| Termék név | Távvezeték tornya |
| Márka | XY tornyok |
| Feszültségfokozat | 220 / 330kV |
| Névleges magasság | 18-48m |
| A köteg vezetőjének száma | 1-6 |
| Szélsebesség | 120km / h |
| Élettartam | Több mint 30 éve |
| Gyártási szabvány | GB / T2694-2018 vagy ügyfél szükséges |
| Nyersanyag | Q255B / Q355B / Q420B / Q460B |
| Nyersanyag szabvány | GB / T700-2006, ISO630-1995; GB / T1591-2018 ； GB / T706-2016 vagy az ügyfél igényei |
| Vastagság | angyalacél L40 * 40 * 3-L250 * 250 * 25; Lemez 5mm-80mm |
| Gyártási folyamat | Nyersanyag teszt → Vágás → Formázás vagy hajlítás → Méretek ellenőrzése → Perem / alkatrészek hegesztése → Kalibrálás → Melegen horganyzott → Újrakalibrálás → Csomagok → szállítás |
| Hegesztési szabvány | AWS D1.1 |
| Felületkezelés | Horganyzott |
| Horganyzott szabvány | ISO1461 ASTM A123 |
| Szín | Személyre szabott |
| Rögzítőelem | GB / T5782-2000; ISO4014-1999 vagy az ügyfél szükséges |
| Csavar teljesítményértékelés | 4,8 ； 6,8 ； 8,8 |
| Alkatrészek | 5% -os csavarokat szállítunk |
| Bizonyítvány | ISO9001: 2015 |
| Kapacitás | 30.000 tonna / év |
| Ideje Sanghaj kikötőjébe | 5-7 nap |
| Szállítási idő | Általában 20 napon belül a kereslet mennyiségétől függ |
| méret- és súlytűrés | 1% |
| Minimális rendelési mennyiség | 1 szett |
Gyártási technológiák
Az összes torony alkatrész többcélú hidraulikus gépen megy keresztül, amely különféle műveleteket hajthat végre, például nyírást, lyukasztást és vágást. A hidraulikus prések, valamint a hozzájuk illő szerszámok, állványok és felszerelések biztosítják, hogy a hajlított tárgyakat torzítás nélkül kezeljék. A stratégiailag elhelyezett daruk leegyszerűsítik az anyagmozgatást, anélkül, hogy az alkalmazottak megterhelnének. Minden gép fel van szerelve az acél feldolgozására, amely megfelel a különféle előírásoknak, pl. ISO, ASTM, JIS, DIN.
VIZSGÁLATOK
Az XY Tower nagyon szigorú tesztprotokollal rendelkezik annak biztosítására, hogy az összes általunk gyártott termék minőségi legyen. A következő folyamatot alkalmazzuk gyártási folyamatunkban.
Szakaszok és lemezek
1. Kémiai összetétel (merőkanál elemzés)
2. Szakítóvizsgálatok
3. Hajlítási tesztek
Csavarok és anyák
1. Bizonyíték terhelési teszt
2. Végső szakítószilárdsági teszt
3. Végső szakítószilárdsági teszt excentrikus terhelés mellett
4. Hideghajlítási teszt
5. Keménységi teszt
6. Horganyzási teszt
Az összes tesztadatot rögzítjük, és jelentést fogunk adni a vezetőségnek. Ha hibát talál, a terméket közvetlenül kijavítják vagy megkaparják.
Tüzihorganyzás
A forró horganyzás minősége az egyik erősségünk. Vezérigazgatónk, Mr. Lee e területen a nyugat-kínai szakértő. Csapatunk nagy tapasztalattal rendelkezik a HDG-folyamatok terén, és különösen jó a torony kezelésében nagy korróziójú területeken.
Horganyzott szabvány: ISO: 1461-2002.
| Tétel |
A cinkbevonat vastagsága |
A tapadás erőssége |
Korrózió a CuSo4 által |
| Szabvány és követelmény |
≧ 86μm |
A cinkkabátot nem lehet lecsupaszítani és kalapáccsal felemelni |
4-szer |
Ingyenes torony-prototípus szerelési szolgáltatás
a torony prototípusának összeszerelése nagyon hagyományos, de hatékony módszer annak ellenőrzésére, hogy a részletrajz helyes-e.
Bizonyos esetekben az ügyfelek továbbra is szeretnék a torony prototípusát összeszerelni, hogy a részletrajz és a gyártás rendben legyen. Ezért továbbra is ingyen biztosítjuk a torony prototípusának összeszerelését az ügyfelek számára.
A torony prototípusának összeszerelésében az XY Tower elkötelezi magát ：
• Minden tag esetében pontosan ellenőrizni kell a furatok hosszát, helyzetét és a többi taggal való illesztését;
• Az egyes elemek és csavarok mennyiségét gondosan ellenőrizni kell az anyagjegyzékből a prototípus összeállításakor;
• Ha hibát talál, a rajzokat és az anyagjegyzéket, a csavarok, töltőanyagok stb. Méretét felül kell vizsgálni.
Ügyféllátogatási szolgáltatás
Nagyon örülünk, hogy ügyfeleink meglátogatják gyárunkat és megvizsgálják a terméket. Nagyszerű esély mindkét fél számára, hogy jobban megismerjék egymást és megerősítsék az együttműködést. Ügyfeleink számára a repülőtéren fogadunk és 2-3 napos szállást biztosítunk.
Csomagolás és szállítás
Termékeink minden darabját a részletrajz szerint kódolják. Minden kódot acélzárral látnak el minden darabon. A kód szerint az ügyfelek egyértelműen tudják, hogy egyetlen darab tartozik-e a típushoz és a szegmensekhez.
Minden darab megfelelő számozással és csomagolással van ellátva a rajzon keresztül, ami garantálhatja, hogy egyetlen darab sem hiányzik és könnyen felszerelhető legyen.
Szállítás
Normál esetben a termék a betét után 20 munkanapon belül elkészül. Ezután a termék 5-7 munkanapot vesz igénybe, míg megérkezik Sanghaj kikötőjébe.
Egyes országok vagy régiók, például Közép-Ázsia, Mianmar, Vietnam stb. Számára a Kína-Európa tehervonat és a szárazföldi szállítás két jobb szállítási lehetőség lehet.
Teszt
Általában fizikai tesztet és vegyi tesztet veszünk igénybe. Az alábbiakban a vizsgálati folyamat és a felszerelések találhatók.
Fizikai teszt ： Hidraulikus Univerasl tesztelő kemence és keménységmérő
Kémiai
Kémiai teszt: Folyadékadagolás → Digitális kijelző spektrofotométer → Analitikai mérleg → Mikroszámítógép szén- és kénelemzője
